對夾式蝶閥的蝶闆安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶闆繞著軸線旋轉，旋轉角度爲0°-90°之間，可以起到流量調節的作用，當蝶闆旋轉到90°時，閥門達到開度。對夾式蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。

對夾式蝶閥是工業管路中 爲常見的閥門種類之一，對夾式蝶閥本身結構比較小，隻需把蝶閥放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊，就可控制管路的流體介質。

對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啓位置時，蝶闆厚度是介質流經閥體時 的阻力，因此通過該閥門所産生的壓力降很小，故具有較好的流量控制特性。

對夾式蝶閥密封性能：

對夾式蝶閥爲橡膠密封，關閉時蝶闆和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持零洩漏，且蝶闆與閥座密封之間的磨擦小。閥門由閥軸驅動閥闆，閥闆做90°轉動。蝶闆啓閉靈活，無卡澀、跳動現象，扭矩小。

對夾式蝶閥安裝前說明：

1、安裝開始操作前，用空氣噴洗 配管上的外物，配管內面用清水清洗幹淨。

2、仔細核對閥門使用情況是否與其性能規範相符；（溫度、壓力）

3、檢查閥門通道及密封面是否有雜物，并及時 ；

4、開箱後閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

5、對夾式蝶閥必須使用專用的蝶閥法蘭片。

6、電動蝶閥可以安裝在任意角度的管道上，爲了維護方便建議不要倒置安裝。

7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶闆，或頂住蝶闆造成閥桿處洩漏。

對夾式蝶閥安裝示意圖

1、如所示，將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。

2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；

3、將法蘭利用點焊固定于管道上；

4、將閥門移出；

5、將法蘭完全焊接固定在管道上；

6、待焊口冷卻後再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥闆有一定的開度；

7、校正閥門位置并將四對螺栓擰緊，（注意不要擰得過緊）

8、將閥門打開，保證閥闆能自由開閉，然後使閥闆輕微開啓；

9、交叉均衡將所有螺母擰緊；

10、再次確認閥門能自由開閉，注意：確認閥闆沒有碰到管道。

那麼對夾式蝶閥與法蘭蝶閥的區別是什麼呢？

法蘭式蝶閥多了兩片法蘭，對夾式少了兩片法蘭，當然價格也便宜一些，價格大概爲法蘭的2/3。法蘭蝶閥比對夾式蝶閥的連接更可靠。對夾式蝶閥安裝時不如法蘭蝶閥方便，因爲需要另外配法蘭片，裝不好還容易漏。

從具體工況來看，選進口的閥門時，盡可能用對夾式蝶閥，重量輕，易于更換。但是，對夾式蝶閥的螺栓長度較長，對施工精度要求較高，如果兩面的法蘭不對中，螺栓會受到較大的壓力，閥門容易洩漏。在高溫的工況下，對夾式蝶閥的螺栓膨脹後有可能會導緻洩露，所以如果是高溫工況下對夾蝶閥不適宜用于大管徑。而且對夾式蝶閥一般不能用于管線的末端和下遊需要拆卸的場合，因爲當下遊的法蘭拆卸下來的時候，對夾式的閥門會掉下來，這種情況就必須要在另外做短節以便拆卸。

對夾式蝶閥閥體兩端沒有法蘭，隻有幾個導向螺栓孔，閥門用一組螺栓/螺母與兩端的法蘭連接。相比法蘭蝶閥拆卸要方便一些，閥門造價較低，但缺點是一個密封面出問題，兩個密封面都得拆開。再看法蘭式蝶閥就不存在上面的問題，當然也要付出更高的成本。但是成本會比較高。

法蘭式蝶閥閥體兩端分別有法蘭，與管法蘭連接。密封相對更可靠一些。

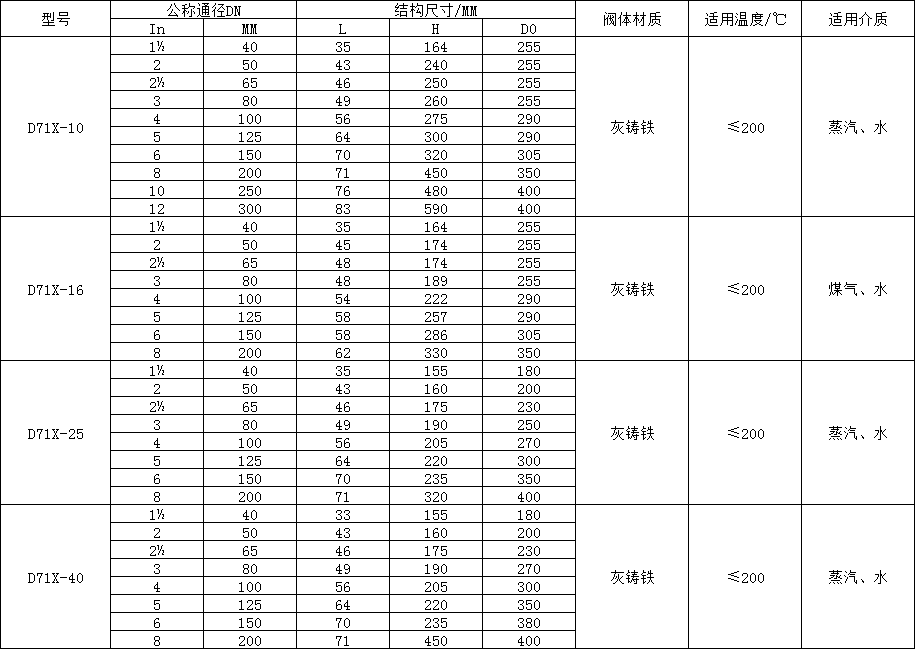

對夾式蝶閥型號尺寸表
